Configurer le Connect 2 comme borne de recharge domestique

Ce guide est uniquement destiné aux installateurs.

Assurez-vous que le Connect 2 est correctement connecté et allumé. Dès que le voyant LED est vert, vous pouvez passer aux étapes suivantes.

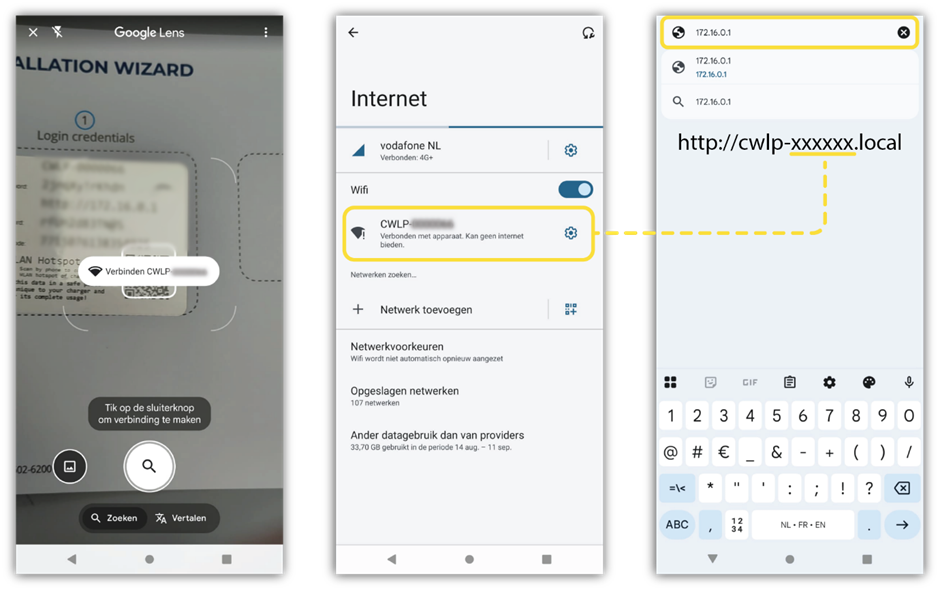

Scannez le code QR dans le manuel pour vous connecter au hotspot du Connect 2. Le code QR ne fonctionne pas ? Recherchez alors le hotspot dans les réseaux Wi-Fi. Le nom du hotspot commence toujours par « CWLP ».  Ensuite, ouvrez un navigateur et accédez à la page locale du point de recharge. Cette page locale correspond au nom du hotspot suivi de «.local», par exemple : cwlp-001234.local.

La page ne s’ouvre pas ? Désactivez les données mobiles pour que seule la connexion au Connect 2 soit active..

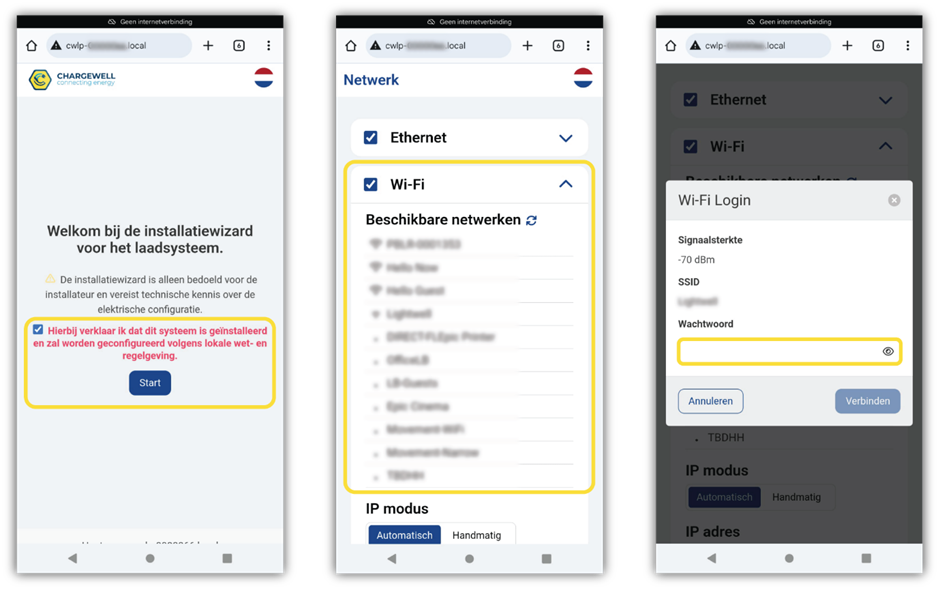

L’assistant d’installation démarre. Cliquez sur « Démarrer » pour confirmer que le point de recharge est correctement configuré. Pour connecter le Connect 2 au système de répartition de charge HomeWizard et permettre au propriétaire d’accéder à la page locale, il faut connecter le Wi-Fi. Sélectionnez le réseau Wi-Fi du propriétaire et entrez le mot de passe. Si la connexion se fait via Ethernet, la connexion Wi-Fi n’est pas nécessaire.

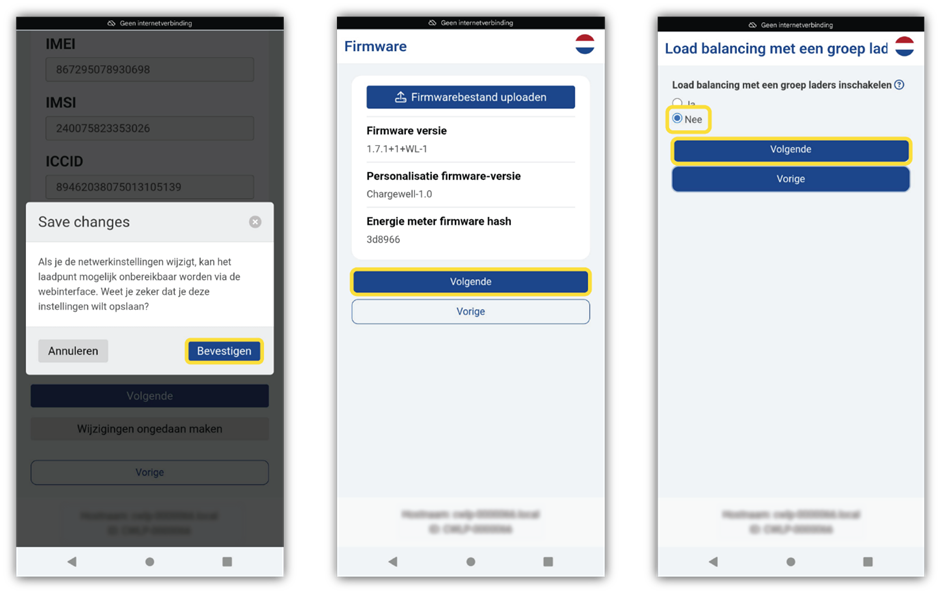

Cliquez sur « Confirmer » puis sur « Suivant ». Le firmware sera mis à jour à distance par Chargewell si nécessaire. Cliquez sur « Non » à la question « Répartition de charge avec un groupe de bornes », puis sur « Suivant ».

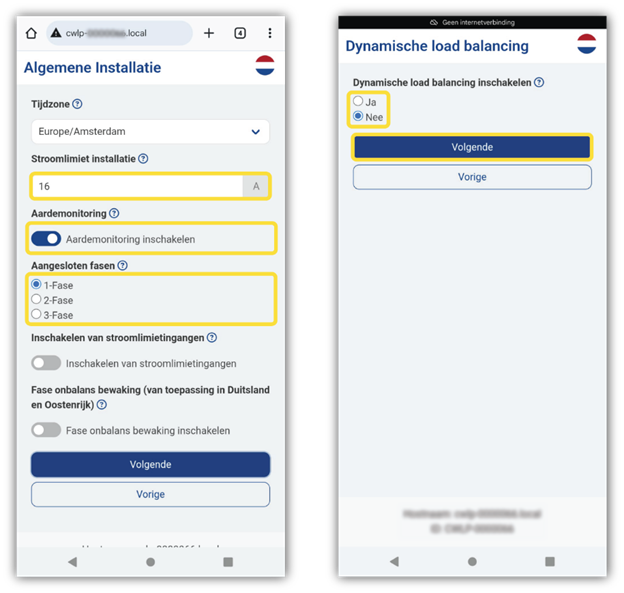

Entrez l’intensité maximale (ampérage) du point de recharge. Laissez la surveillance de la terre activée sauf s’il s’agit d’un système IT. Indiquez le nombre de phases connectées.

Les étapes suivantes dépendent de l’installation :

• Aucun répartiteur de charge installé
  (comme HomeWizard ou des bobines CT) : sélectionnez « Non » et passez à « Autorisation ».
• Un répartiteur est installé
  : passez à l’étape suivante.

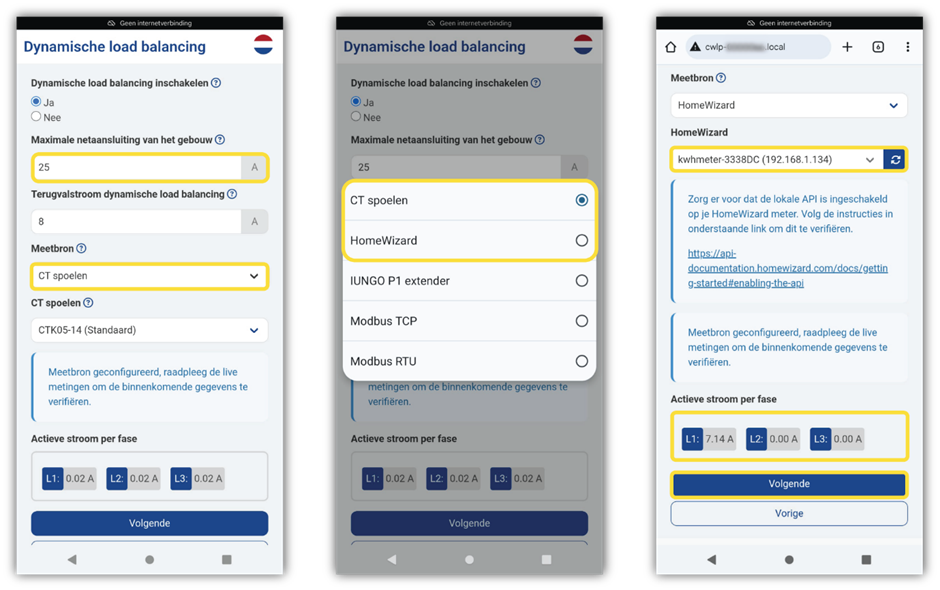

Entrez la valeur maximale de la connexion principale

et sélectionnez la source de mesure :

• Bobines CT
• HomeWizard (dans le cas du HomeWizard P1 ou kWh 1 / 3)

Le Connect 2 recherchera le répartiteur de charge sur le réseau.

Une fois trouvé, vérifiez que les valeurs sont mesurées correctement sur les bonnes phases et cliquez sur « Suivant ».

Pas de panneaux solaires installés ?Cliquez sur « Non ».

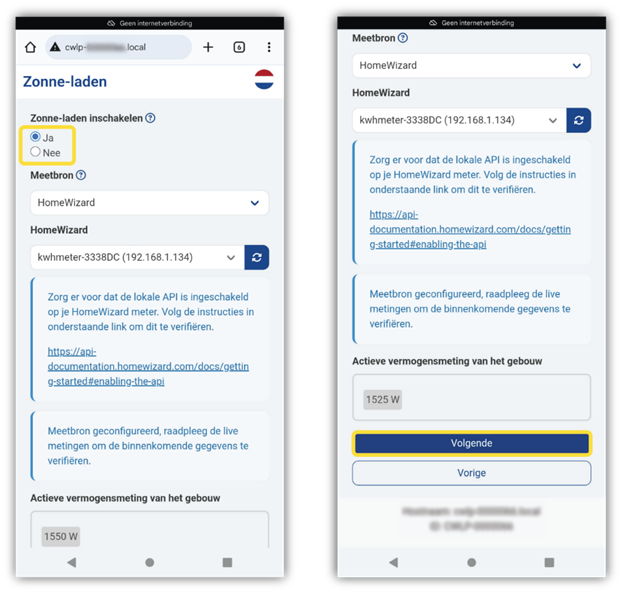

Des panneaux solaires sont installés ? Cliquez sur « Oui » et sélectionnez la même source de mesure que précédemment.

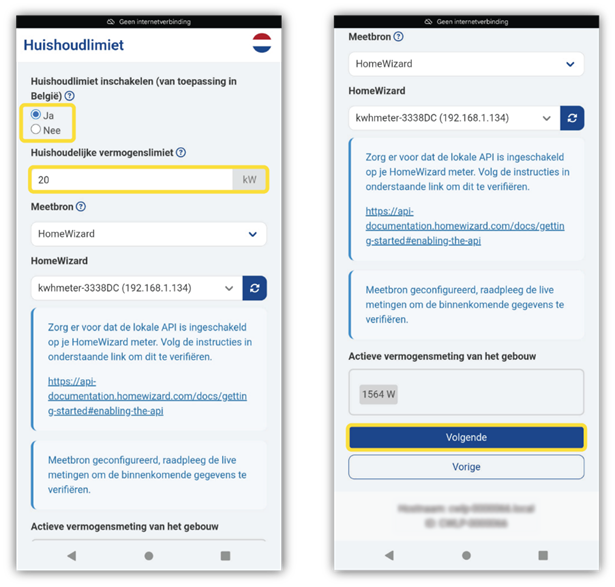

Sélectionnez « Oui » à la limite domestique si l’installation se trouve en Belgique. Cela influence le tarif de capacité. Définissez la limite maximale et sélectionnez la même source de mesure que précédemment. Le propriétaire peut réduire cette limite, mais ne peut pas l’augmenter.

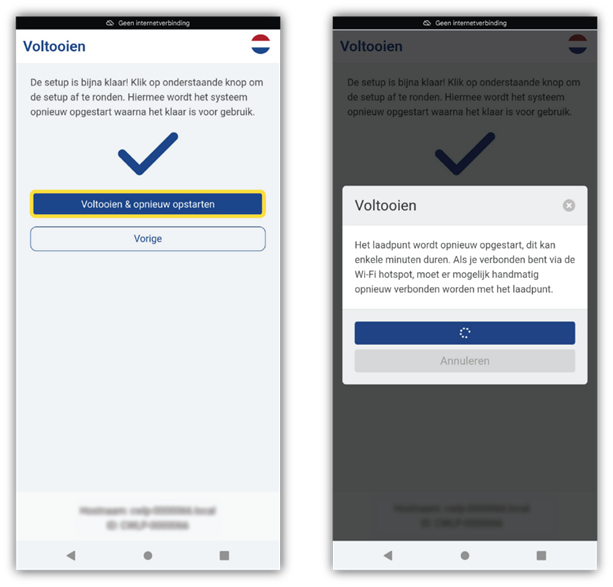

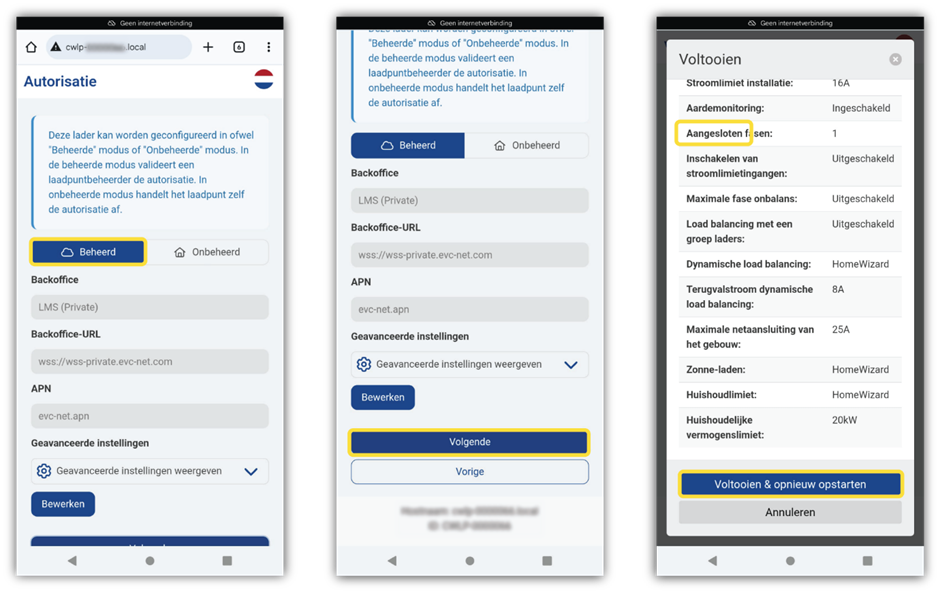

Le Connect 2 est par défaut configuré comme point de recharge « Géré ». Laissez cette option activée et cliquez sur « Suivant ». Cliquez ensuite sur « Terminer & redémarrer ».

Cliquez à nouveau sur « Terminer & redémarrer ». Le point de recharge va redémarrer.

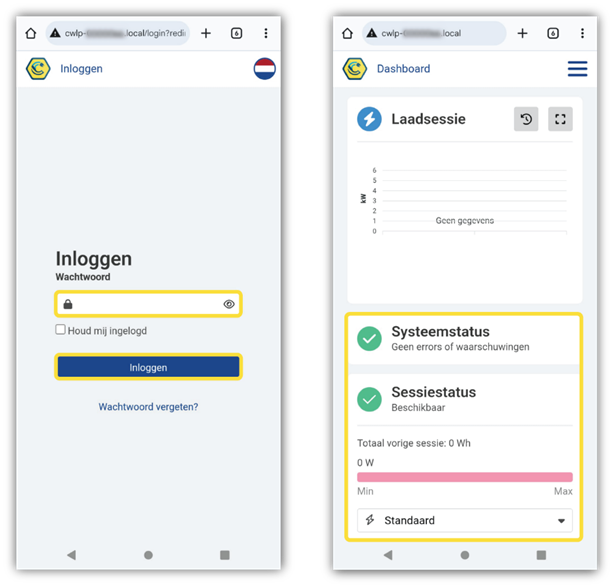

Reconnectez-vous une fois le redémarrage terminé. Le mot de passe de la page administrateur se trouve sur l’autocollant dans le manuel d’instructions. Vérifiez qu’il n’y a pas d’erreurs ou d’avertissements et effectuez une session de test.
